Este producto ha sido descontinuado y retirado de nuestro inventario.

La bomba multifase centrífuga vertical se presenta con diversas variaciones, tales como las BL(T)2, BL(T)4, BL(T)8, BL(T)16, BL(T)20, BL(T)32, BL(T)45 y BL(T)90. Estas bombas son producidas utilizando tecnología avanzada mundial. Son productos sin cebado automático e implementan un motor vertical estándar y sellos mecánicos.

Características
El modelo hidráulico y las técnicas avanzadas mejoran el rendimiento en gran medida, así como también, prolongan la vida útil de la bomba. La zona de desborde se produce por estampado y fundición de chapas de acero inoxidable, de manera que incluso líquidos corrosivos ligeros pueden ser utilizados en esta máquina. Entretanto, el sello mecánico está hecho de aleación dura y caucho fluorado, garantizando así un funcionamiento fiable, mientras que también es posible usar líquidos calientes. Gracias al diseño compacto, tamaño pequeño, peso liviano, bajo ruido, alta eficiencia, calidad confiable, mantenimiento fácil, amplia gama de aplicaciones y un excelente rendimiento de ahorro de energía, esta bomba centrífuga es ampliamente aceptada en el mercado.

Por otra parte, la entrada y la salida están alineadas con la base de la bomba de tal manera que se puede utilizar directamente en la tubería, mientras que el usuario puede designar el espacio para el motor de acuerdo con las condiciones específicas. También se suministra un protector inteligente que puede evitar el funcionamiento en seco, fases por defecto y problemas de sobrecargas. Bajo una condición como que el sello mecánico se agote, no hay necesidad de desmontar el motor de toda la máquina, ya que para la sustitución sólo se necesita retirar el acoplamiento y desmontar la glándula del sello mecánico. Como resultado, la fiabilidad de sellado está garantizada, mientras que la concentricidad entre el eje motor y el eje de la bomba también se mantienen.

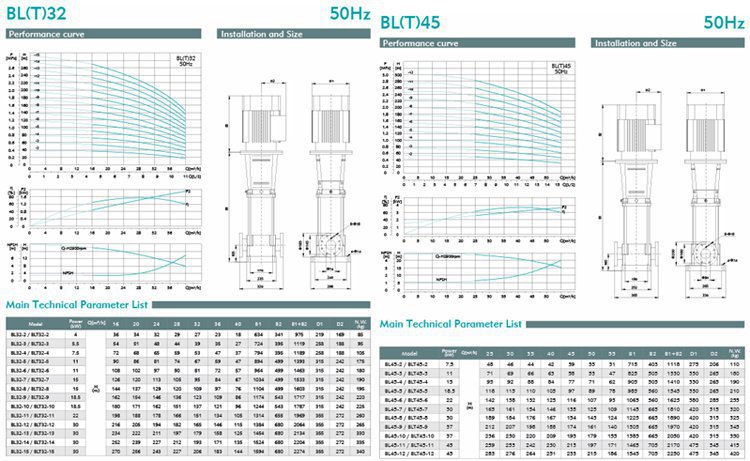

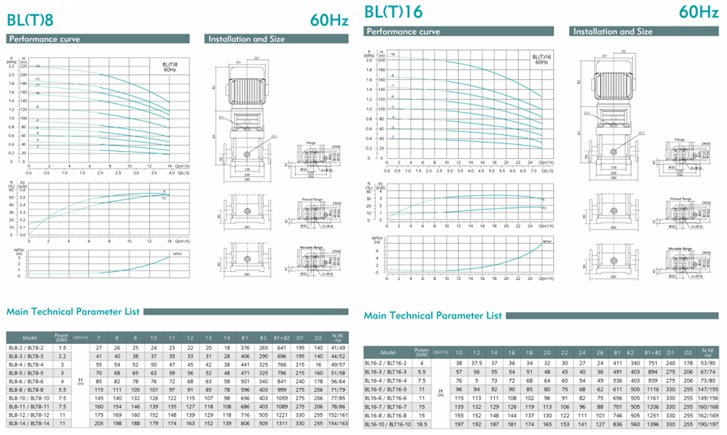

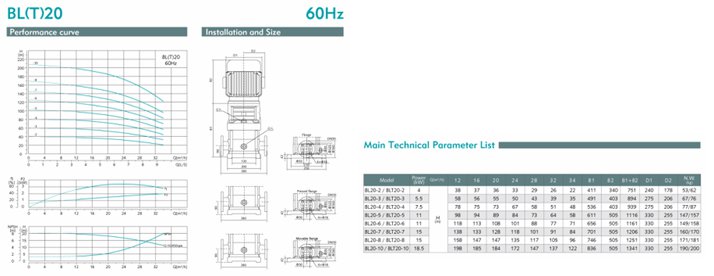

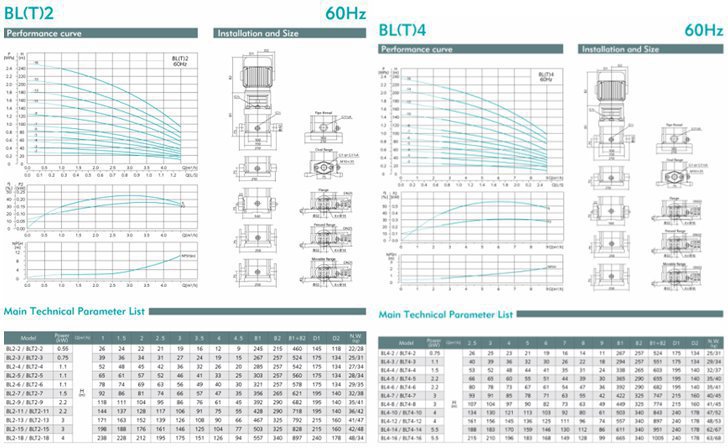

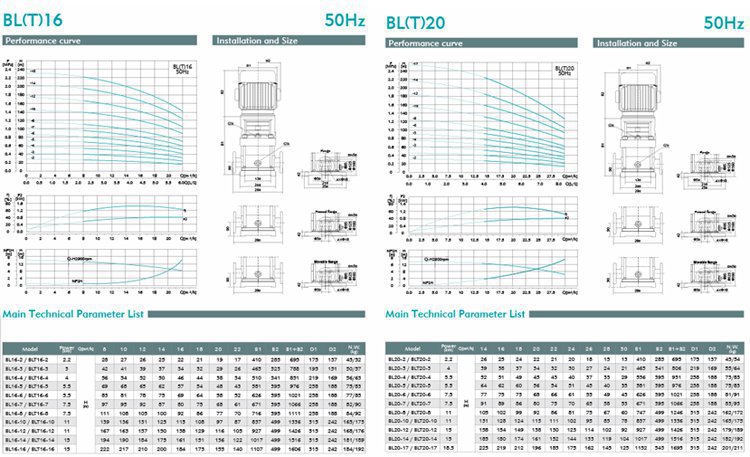

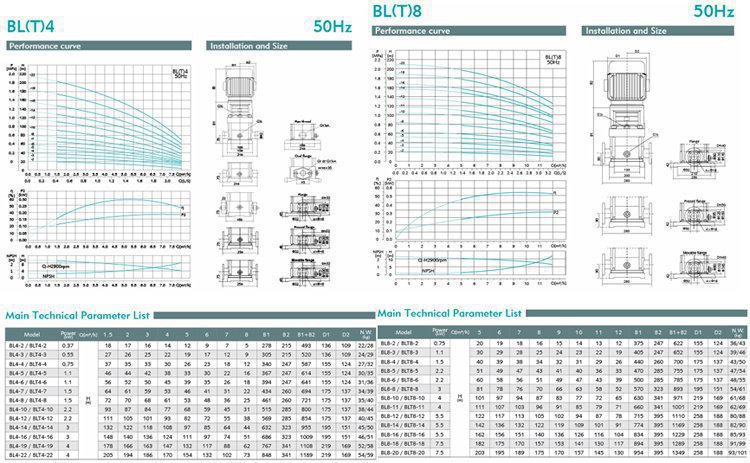

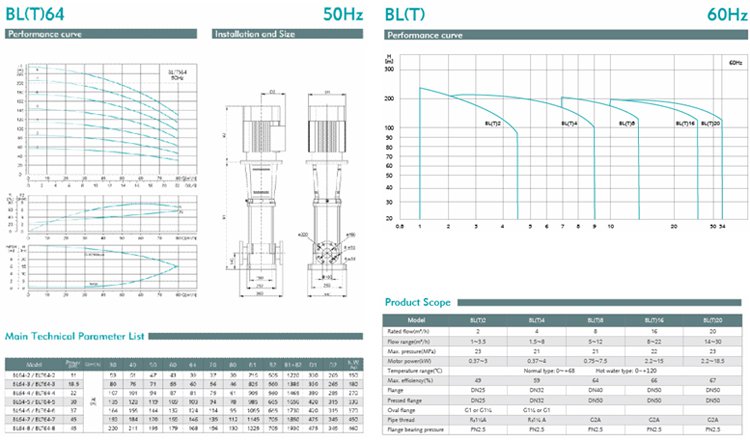

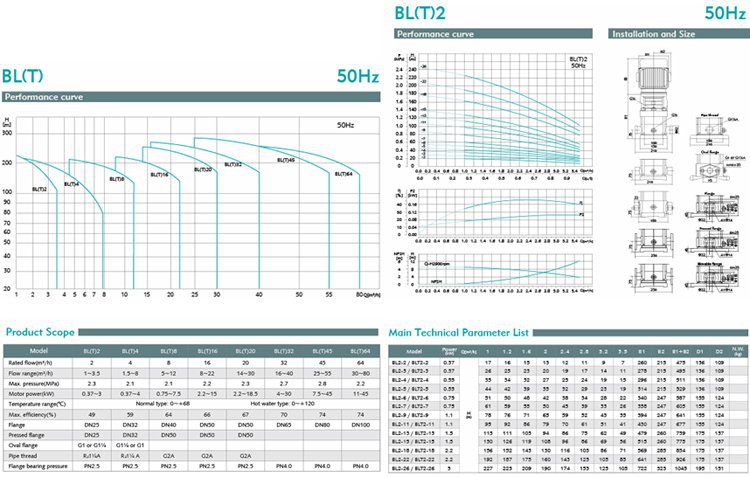

Curva de rendimiento y parámetros técnicos principales
Todas las curvas de desempeño a continuación se basan en los valores de medición cuando el motor trabaja bajo un voltaje de 380V a una velocidad constante de 2900r/minuto y la medición se lleva a cabo bajo 20℃, con condiciones de aire libre de agua cuya viscosidad es de 1mm2/s. La operación debe referirse a la gama de potencia marcada en verde con el fin de evitar los daños causados ​​por sobrecarga. Adicionalmente, la capacidad de flujo y la cabeza se ajustan al estándar ISO9001.

Carcterísticas
Condiciones de funcionamiento
1. Rango de temperatura del líquido: Tipo normal de 0℃ a 68℃. Tipo de agua caliente de 0℃ a 120℃
2. Rango de temperatura ambiente: -15℃ a 40℃
3. Presión máxima de trabajo: 1.0Mpa
4. Características del líquido bombeado: Líquido delgado, limpio, no corrosivo y no explosivo. No debe incluir partículas de fibra ni sólidos. Agua mineral, agua pura, aceite vegetal comestible y otros medios químicos ligeros también son aplicables.
Adicionalmente, cuando la densidad o viscosidad del medio bombeado supera la del agua, es necesario seleccionar un motor de accionamiento de alta potencia.

Selección del motor
1. Motor estándar completamente cerrado con ventilación de dos polos
2. Grado de protección: IP55
3. Clase de aislamiento: F
4. Voltaje estándar (50Hz): Monofásico: 220V. Trifásico: 380V

Aplicaciones
1. Suministro de agua: Filtrar y entregar el agua en plantas de agua, suministrar agua para plantas sub-acuáticos, empuje de presión en las tuberías principales y en edificios de gran altura.
2. Impulso de presión para uso industrial: Sistemas de flujo de agua, sistemas de limpieza, sistemas de lavado de alta presión y sistemas de extinción de incendios.
3. Suministro de líquidos para uso industrial: Sistemas de refrigeración y de aire acondicionado, suministro de agua para calderas, sistemas de condensación y transmisión de ácido y medios alcalinos.
4. Tratamiento del agua (depuración de aguas): Sistemas de ultra-filtración, sistemas de ósmosis inversa, sistemas de destilación y tratamiento de agua para separadores y piscinas.
5. Riego: Riego de cultivos, riego por aspersión y riego por goteo.

Indicaciones del modelo
BL (T) 4-6
Etapa de la bomba
4-6: Flujo nominal (m3/h)
T: Los componentes de desborde son de hierro fundido. Si no hay T, significa que los componentes desbordantes son de acero inoxidable.
BL: Bomba centrifuga vertical multifase.

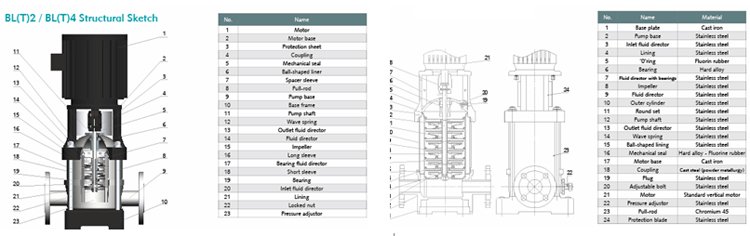

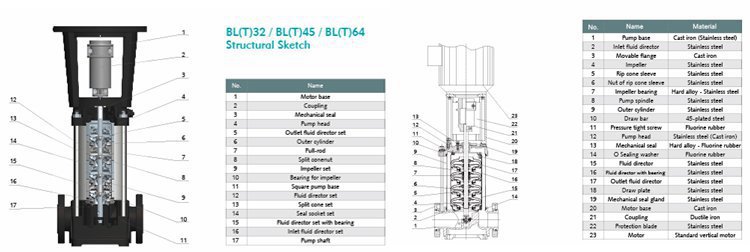

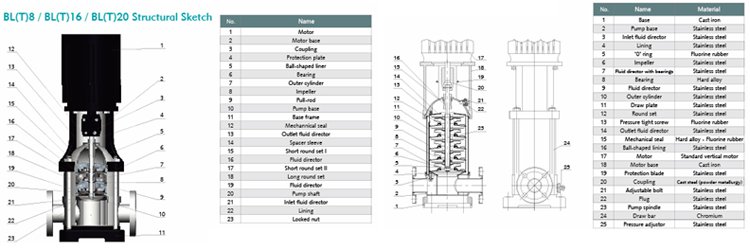

Diagrama estructural

SHIMGE es un fabricante y proveedor especializado, con sede en China, de bombas centrífugas multifase vertical. Ofrecemos varios tipos de productos, tales como bombas sumergibles para agua limpia, bombas auto-cebantes de chorros, bombas para pozos profundos de 4” y bombas de circulación sin velocidad ajustable.
